| ※ 매체: 물, 증기, 브라인, 압력:16BAR, 관경:15mm |
|
|
|
|
품 명
|
조절 밸브 (TCV)
|
|
매 체
|
물,공기,포화증기(스팀) 브라인
|
|
|
모 델
|
VTF43.115
|
호환모델
|
VVF52.15-3.2 |

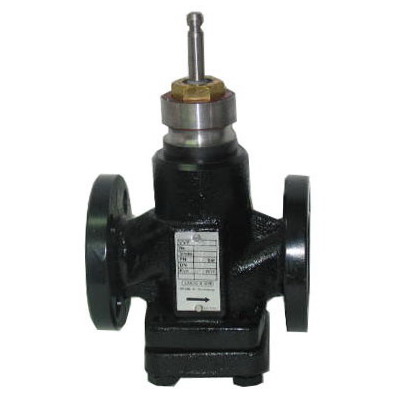

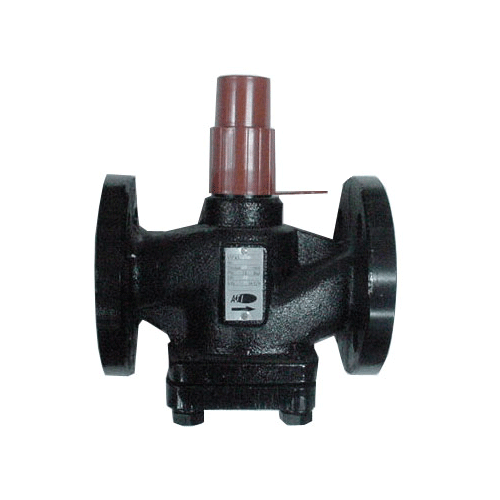

제 품 도
|
|
유 량
|
Cv=3.0
|
흐름특성
|
E=균등비율
|
|
|
사용압력
|
16Bar
|
사용온도
|
-15°c ~ 160°c
|
|
|
본체재질
|
주철
|
씨트재질
|
주철 본체
|
|
|
스템재질
|
SUS304
|
플러그재질
|
SUS304(스텐)
|
|
|
누 수 율
|
0.0%
|
시험기준
|
Ngl=3,VDI/VDE2173
|
|
|
접속규격
|
DN=15, DIN 플렌지(독일표준규격)ISO 2084,BS 4504
|
부품조립도
|
|
시트구경
|
15mm
|
|
|
스트로크
|
20mm
|
|
|
액튜에이터
|
AQX,SQX. SKD, SKB
|
규 격 도
|
|
제조년도
|
2004년
|
|
|
사용기간
|
신품
|
|
|
보증기간
|
1년
|
설치메뉴얼
|
|
기술자료
|
다운받기 : 한글 / 영문
|
|
|
|
/
