| ※ 성형제 2방 콘트롤 밸브/16Bar,-15 ~ 160C |
|
|
|
|
품 명
|
조절 밸브 (TCV)
|
|
매 체
|
물,공기,브라인,포화증기(스팀)
|
|
|
모 델
|
VTF46.125D
|

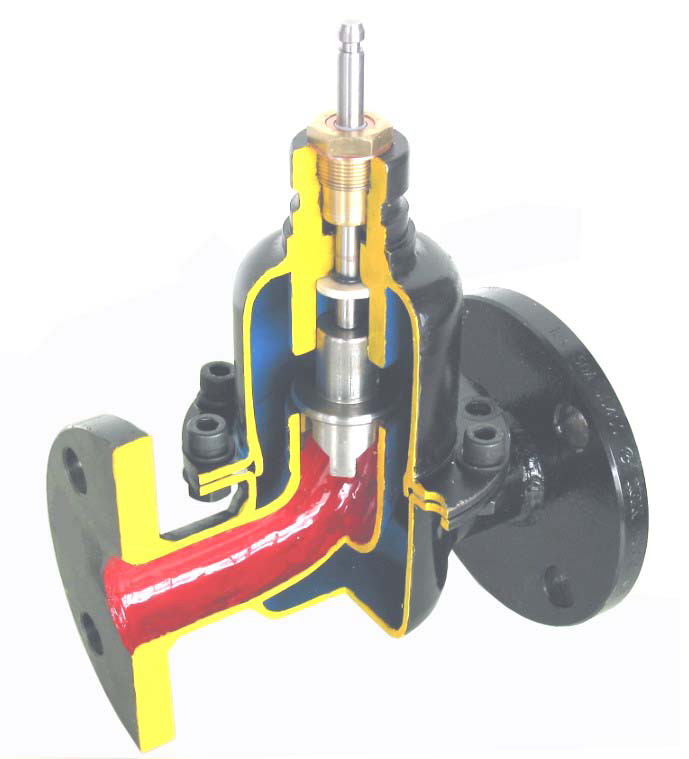

제 품 도
|
|
호환모델
|
VVF52.25-10 /VTF47.125D 제품규격도 참조
|
규 격 도
|
|
특기사항
|
관경은 25mm 이며 씨트경을 작게한 모델임
|
|
|
공칭유량
|
Cv(Kv)=7.5 특성곡선 참조
|
|
|
사용온도
|
-15°c ~ 160°c
|
|
|
사용압력
|
16BAR
|
|
|
규 격
|
DIN (독일규격) 플랜지
|
부품조립도
|
|
관 경
|
25mm
|
|
|
스트로크
|
20mm
|
|
|
액튜에이터
|
AQX,ALX..ARX. SKD, SKB
|
규 격 도
|
|
제조년도
|
2009년
|
|
|
사용기간
|
신품
|
|
|
보증기간
|
1년
|
설치메뉴얼
|
|
기술자료
|
다운받기
|
|
|
|
/
