| ※ 차압조절변, 아파트,건물,공장 등 온수 순환식 냉난방/5~30kPa |
|
|
|
|
품 명
|

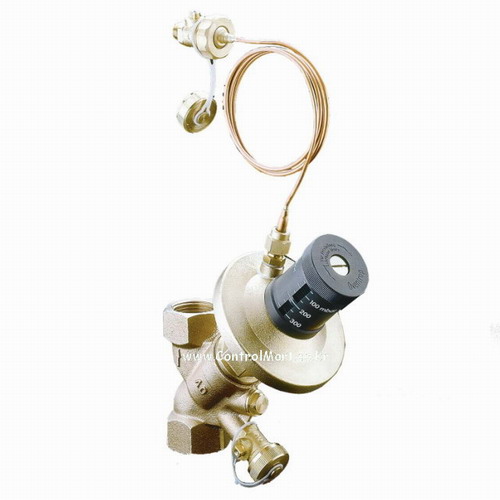

차압조절 밸브 (Diff.Pressure regulating valve)
|
|
밸브본체
|
분리가능형
|
|
세트모델
|
106 45 04
|
|
밸 브
|
모브리크형
|
|
|
모 델
|
V106 45 04
|
매 체
|
물(일반) |
|
|
유 량
|
Cv(Kvs)=2.5(100~1000kg/h)
|
흐름특성
|
EX=선형
|
|
|
조절범위
|
5~30kPa(0.03~0.3Bar)
|
최대차압
|
200kPa(1.5\bar)
|
|
|
사용압력
|
PN16 Bar
|
사용온도
|
-25℃~ 120℃
|
|
|
본체재질
|
청동( )
|
씨트재질
|
청동(..DZR)
|
|
|
스템재질
|
SUS 304
|
디스크재질
|
청동(..DZR)
|
|
|
오링재질
|
EPDM
|
이동거리
|
8mm
|
|
|
테스트코크
|
2 개
|
드레인밸브
|
1개
|
|
|
누 수 율
|
0.1%
|
시험기준
|
XXX
|
|
|
접속규격
|
DN=15, 1/2" X 1/2" BSP
|
|
|
제조년도
|
2005
|
|
|
사용기간
|
신 품
|
보증기간
|
1년
|
|
|
중 량
|
kg
|
|
|
|
|
|
|
|
|
액튜에이터
|
분리형
|
|
|
모 델
|
HDP-15
|
호환모델
|
|
|
|
작동동력
|
공급압/환수압
|
입력신호
|
동관(캐필라리)
|
|
|
이동거리
|
8mm
|
보조출력
|
없음
|
|
|
외부지시
|
눈금(0,1,2.3.4.5)
|
주위온도
|
-25 ~ 70℃
|
|
|
본체재질
|
황동(..DZR)
|
주위습도
|
0 ~ 100%rH
|
|
|
수동조작
|
있음
|
|
|
|
|
제조년도
|
2005년
|
|
|
사용기간
|
신 품
|
보증기간
|
1년
|
|
|
중 량
|
kg
|
|
|
|
|
|
|
/
