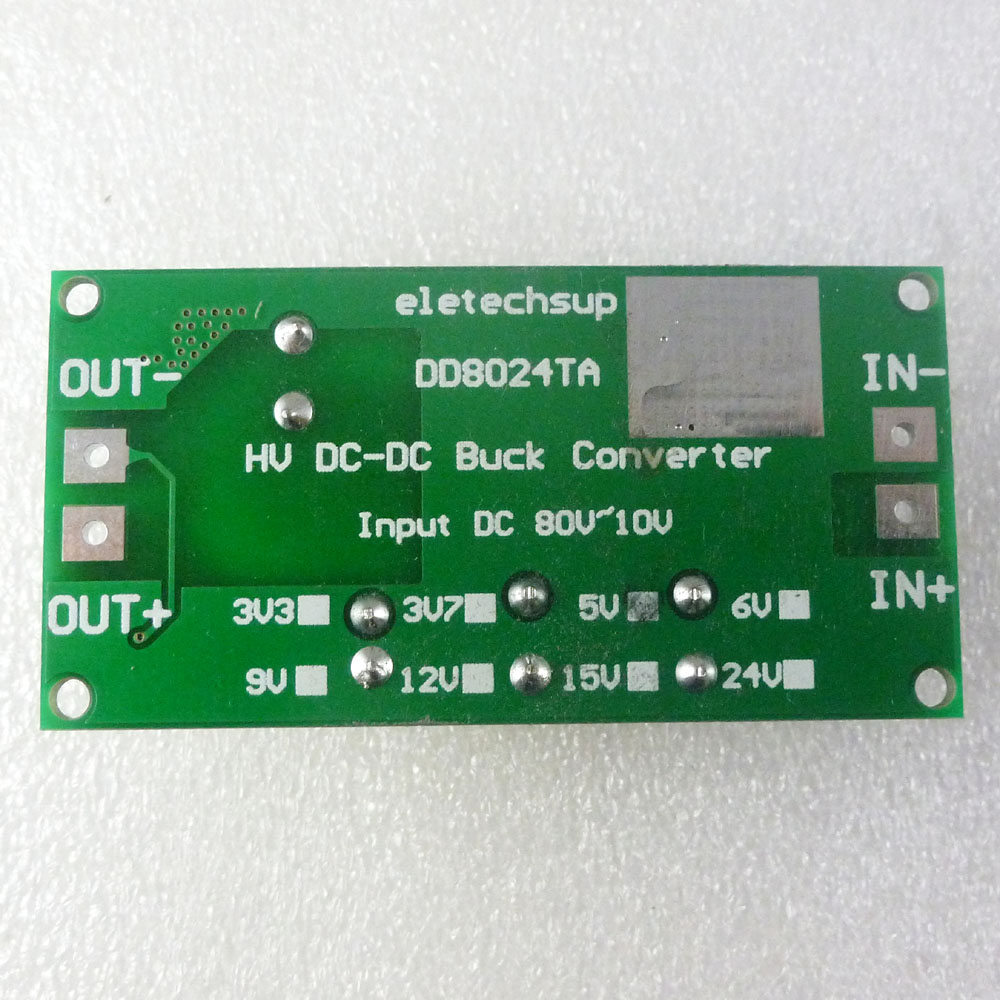

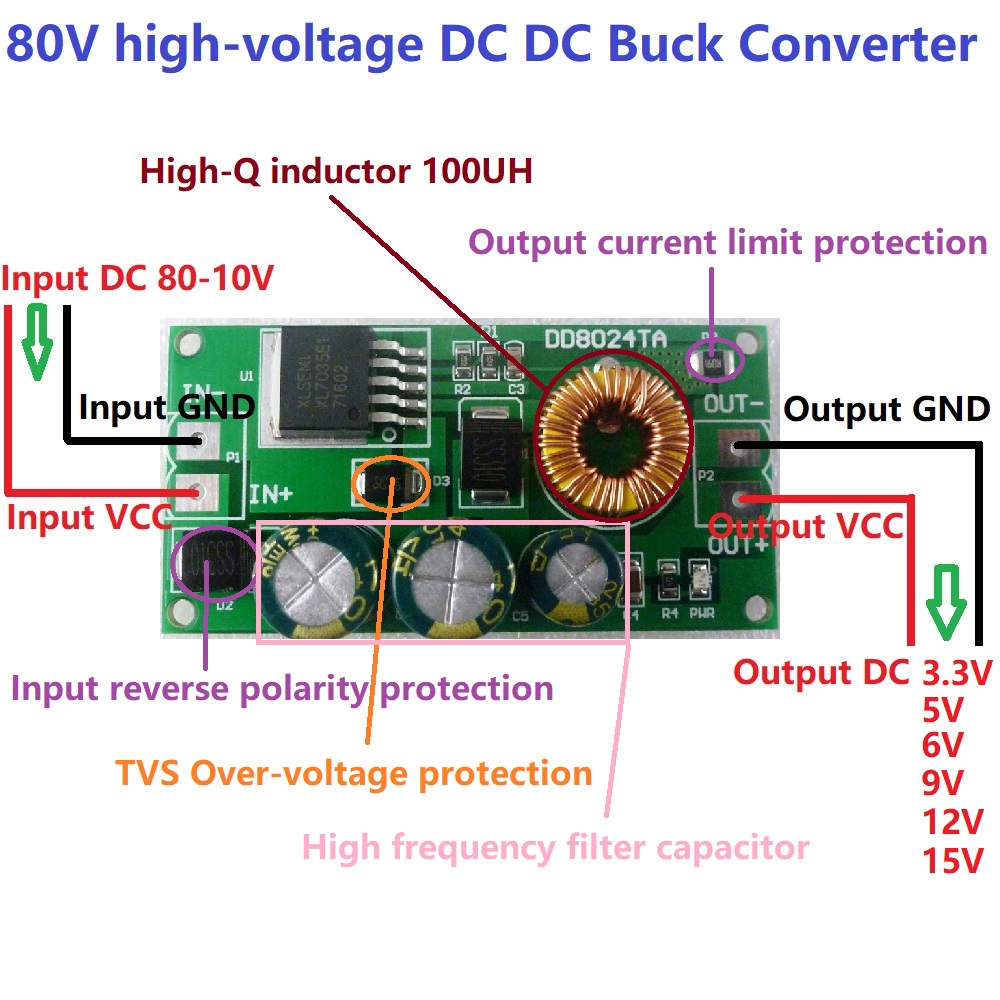

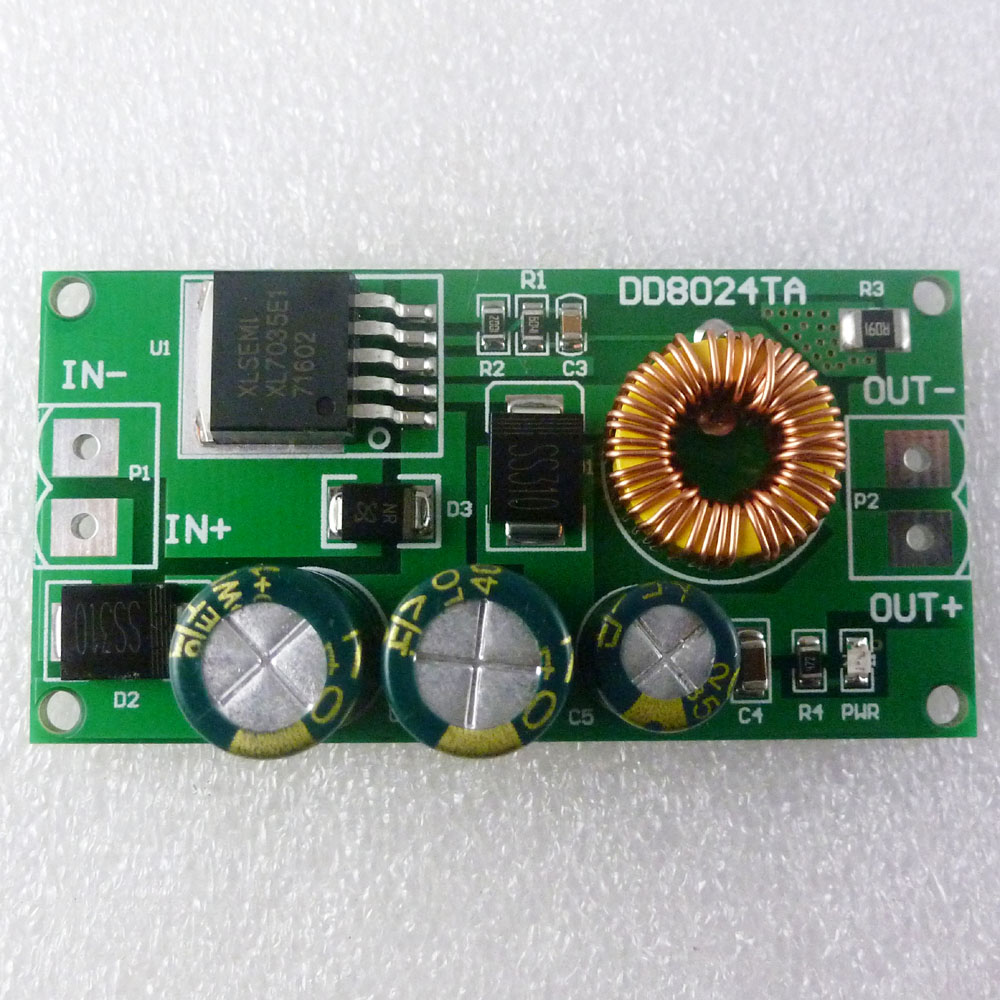

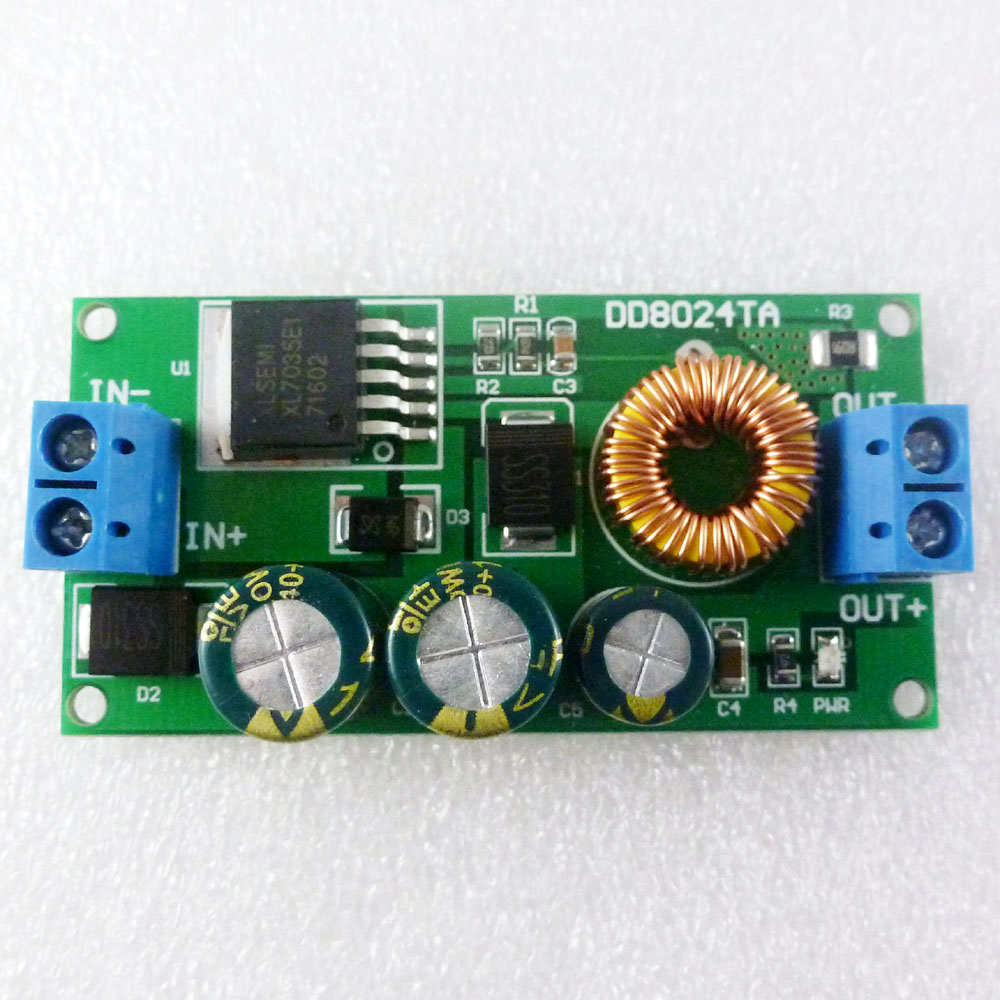

※ 설정식 DC 전원 자동 변환 PCB(스텝다운 컨버터 모듈) 10V~80VDC-->3.0~ 24VDC
개요 <br>

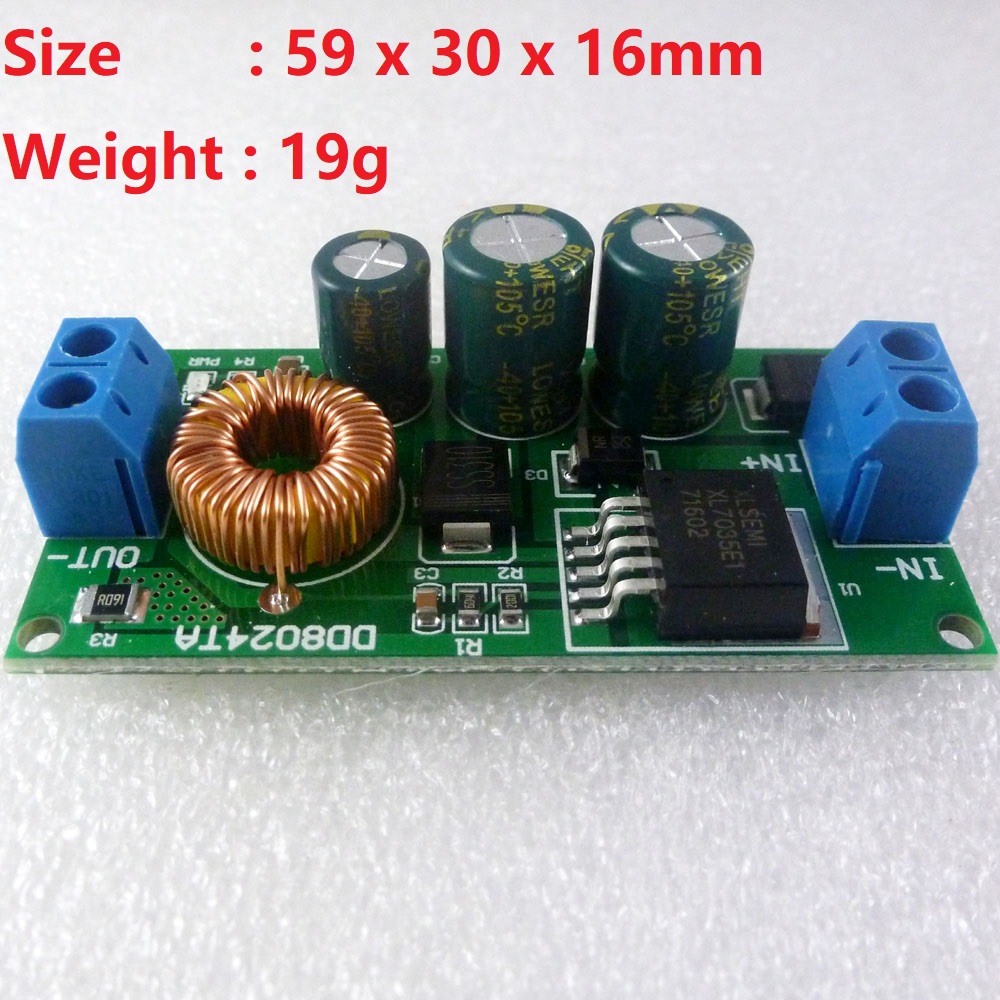

1.규격 L 40 * W 21.5 * H 13.5mm (포텐쇼메터 포함). <br>
입력 : IN+ (양극) IN- input (음극) <br>
츨력 : OUT+(양극) OUT- (음극) <br>
2. 입력전압: 10-80V, <br>
조정방법: 입력 전압을 10-80V 범위 내에서 자동조점<br>
출력전압: (3~24V) 범위내에서 고정 출력 선택 요함.<br>
최소 전압: 5V <br>
출력 전류: 2A, 3A 최대<br>
출력 부하: 15W 최대 <br>
변환 효율: <92% (출력 전압이 높을 수록 효율이 높아진다)<br>
소모전류: 6mA. <br>
연결방식: 직접 납땜 또는 PCB 뒷면에 PIN 용접<br>
주위온도: -40 to + 85 deg. C <br>
부하조정 정도: ± 1% <br>
전압분해도: ± 0.5% (정지시 무부하시 커짐,<br>
최소 1 1MA 부하 상존시 출력전압은 정상이며 기능에는 영향을 주지 않음<br>
단선 방지:전류 제한 방식 및 온도 보호 방식으로 자동 리세트 기능 있음<br>
/
