시스템 정의?

자동제어 시스템 (Control System)

 여기서 시스템이란 아래와 같이 분류할 수 있다.

     1. 싱글루프 시스템( Single loop control system)

         아주 단순한  기초단위의 1대1의 제어기기로 구성된 전용제어 기기를 의미한다.

           즉, 온도나 습도 또는 압력,레벨등 1가지 목적을 위한 단일 회로로 구성됨 장치를 말한다.

           이 씽글루프 시스템에는 재래식의 전자식이 있는가 하면 마이컴을 이용한 CPU 방식으로

           분류할 수 있는데 마이컴 방식이 사용하기 편리하고 그 기능 또한 개선 된 상태이다.

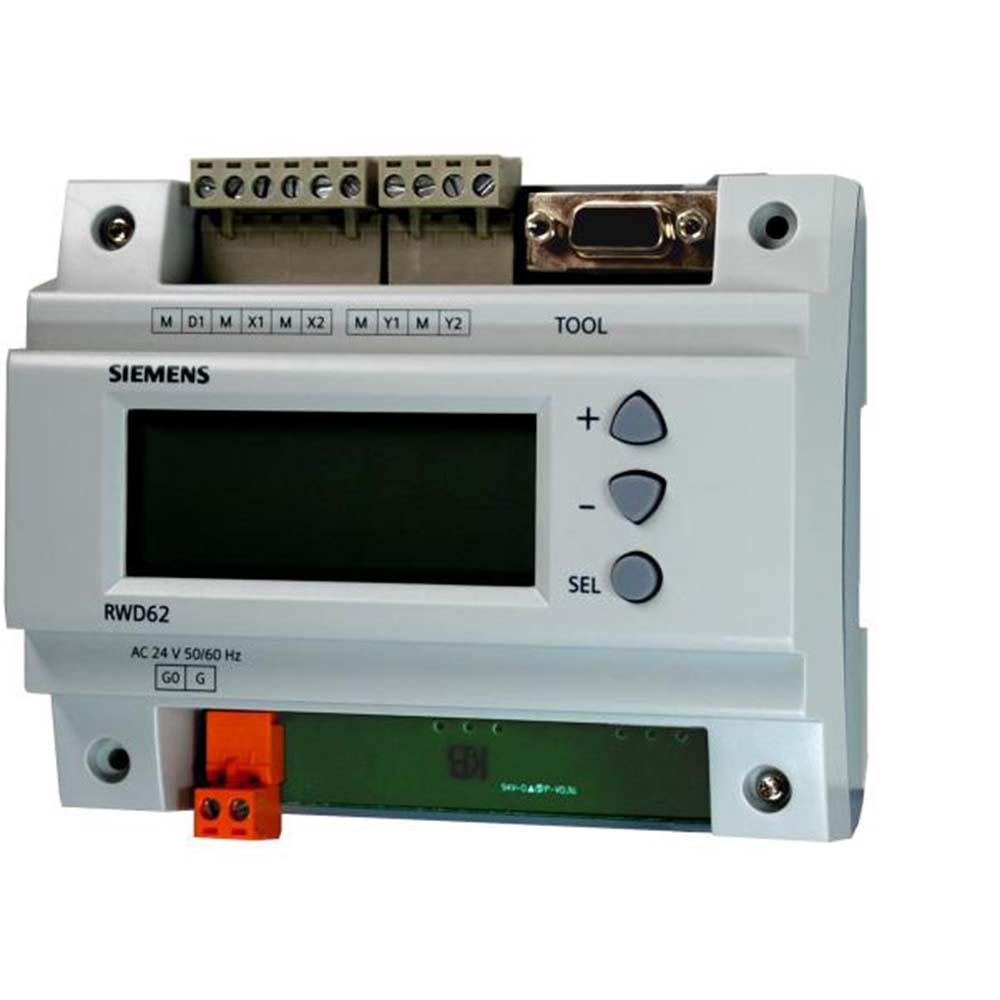

*  SLC  사진들 : 사진을 클릭하면 제품으로 연결됨

     2. 멀티루프시스템

         씽글푸프 시스템 2개회로 이상을 1개의 제어기에 병합한 제어시스템을 의한다. 1대의 제어기

         로 2개이상의 제어 동일 특성의 회로 또는 다른 특성의 기능을 수행하도록 설계된

         다체널 제어기인 셈이다. 즉 온도나 습도를 동시에 제어 한다든지 압력과 레벨을 동시

         에 제어한다든지 이들 2가지 이상의 요소를 관계식으로 연계하여 제어할 수 있도록

         설계한 제어기인 셈이다.  멀티 루프 시스템에도  마이컴 방식이 있는가 하면 DDC 와 PLC

         또는 DCS 라는 시스템으로 구분된다.

         이들 제어기의 구성은 거의 같은 원리이며 크 제어 목표의 규모에 따라 적합한 시스템을

         선택하면 된다.  단지 그 규모나 예산 또는 기능 또 특유의 제어 공정의 KNOWHOW 등을

           고려하여 선택하게 된다.

           예로  마이컴 방식의 경우에는 단일 기기나 창치 등을 총괄 제어하는 경우인데 열교환기 온도제어

           와 부속 펌프까지 일괄제어하는 제어기가 있으며 ..

           자동차에도 엔진을 제어하는  ECU와 에어컨을 제어하는 ACU와 에어백 ABS 등 안전장치를

           제어하는 모든 별개의 기능을 마이컴이 하고 있다.

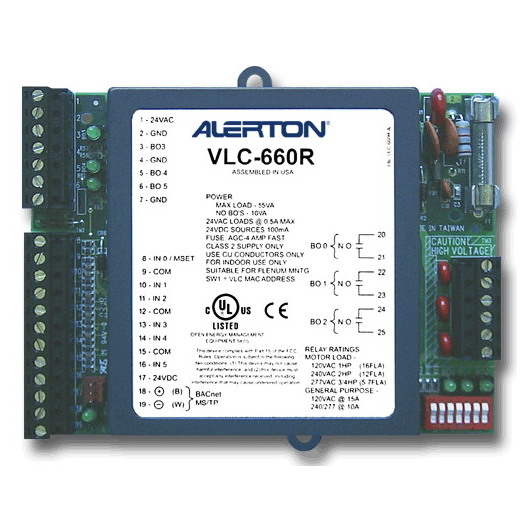

*  MLC  사진들 : 사진을 클릭하면 제품으로 연결됨

      3. 분산제어 시스템(RPU 서브스테이션)

           DDC는 마이컴에서 진보된 보다 복잡하고  여러개소에 분산된 서브스테이션을 네트워크 통신으로

           연결하여  HMI SCADA 소프트웨어를 마스터로 하여 집중관리할 수 있도록 한것이며 특징은 제어

           프고그램을 현지에서  일정 범위 내에서 적용 목적에 맞도록 작성하여 입력할 수 있도록 적용

           프로그램의  작성 및 편집을 현장 시운전 엔지니어에게 하도록 한정적으로 개방 한 것이다.

*  PLC  사진들 : 사진을 클릭하면 제품으로 연결됨

       4. 플랜트 제어 전용 DCS 시스템

            DCS는 DDC 와 방법및 판매 방식이 대동 소이하나  DCS 는 DDC 에 반하여 광범위하고

           또 복잡하고 특화된 공정에 주로 사용되며 공급사가  프로그램에서 시운전까지 직접

           관리하는 지극히 폐쇄적인 시스템으로 제어프로그램 작성에 독특한 알고리즘과 같은

           비밀을 요하는 노우하우가(지적 서유권) 있는 것이 특징으로 일반 엔지니어에게는

           접근이 불가능한 장치이다.

       5.  다목적 제어용 PLC 시스템

            PLC는 DDC 와 DCS의 모든 장점을 아우르고 이들의 단점을 완전 보완한  그 기술이 HW에서

           SW까지 완전 개방된 자유 프로그램 방식의 개방형 구조의 만능제어기인 셈이다.

           단지  DDC, DCS 경우에는 프로그래밍 과정이  짜여진 특에 입력만하는 단순한 과정인데 반하여

           PLC 의 경우에는 HW에는 아무것도 없는 기판들뿐으로 일종의 PC와 같이 프로그램을 설치하기

           전에는 아무것도 없는 빈 껍데기와 다름없다.

            PLC를  일정 목저으로 사용하기 위하여는  별도의 교육을 이수하고 프로그 램밍용 소프트웨어

            툴을 무상 또는 유상으로 구입하여 일정한 수준에 올라있어야  자유롭게 성능좋은 프로그램을

            짤 수 있다는 것으로 일종의 전문가만이 프로그램을 짜고 또 유지 보수가 가능하다는 것이다.

           같은 하드웨어의 구성이라하더라도 프로그램의 작성자의 실력 또는 경험차이에 의하여 성능 및

           기능이  다를 수 있다는 것이다.

       *  PLC  사진들 : 사진을 클릭하면 제품으로 연결됨
