급탕 순환펌프 적용의 예-(압력 기준 방식)

  1. 압력차를 기준으로 한 급탕 순환펌프 인버터 제어

     급탕순환펌프의 인버터 제어는 온수 순환시스템의 경우 공급측 배관의 압력과

환수 압력의 차(ΔP)를 기준으로 하는 방법도 있다. 이 방법의 경우 시수 공급관으로 역류를 방지하기 위하여 설치한 체크밸브의 기능이 중요하다. 만약 이 체크밸브가 고장이 발생한 경우에는 인 압력변동 요인이 바뀌기 때문에 인버터 제어에 문제가 발생할 수 있다.   이 방법은 권장할 만한 대안이 아니다.

따라서 인버터의 대수 가 많다든지 에너지 절감 및 기타 운용상 효율을 높이기 위하여 조건이 많을 경우에는 PLC를 채택하면 프로그램화 할 수 있기 때문에 유리하다.

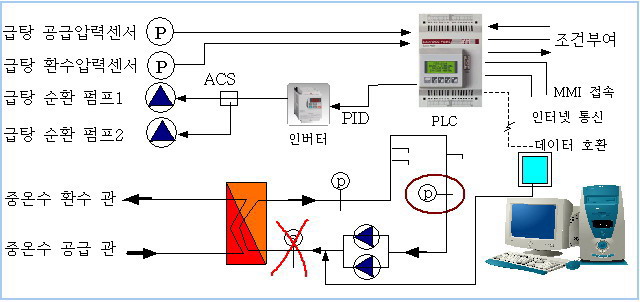

       시스템 구성 도

  즉:   공급압력- 환수압력 = 차압(ΔP)을  PLC에서 계산한 후 받아 ,P,PI, PID등의 제어 로직(Logic)을 구성하여  인버터에서 나가는 출력을 0~100% 무단으로  제어한다.

단점:  -온도차에 의한 방식보다 불 안전하다.

         -세대 내에서 수시로 온수를 사용하고 또한 피크 시간에는 압력변동이 너무  많이 발생            하면 모터가 저무 고속으로 운전되는 (숏 사이클) 현상이 발생한다.

         -공급관 혹은 환수관에서 공기 배출을 위하여 퇴수 시킬 때 압력 변동으로 인한 인버터

           최대속도로 운전됨으로 삼가 하여야 한다.

         -압력변동 폭이 미세하게 변하지 않기 때문에 정밀제어 불가능하다.

         -압력센서가 최 고급품을 사용하여도 감도가 미세하지 못하고 순환 수 수질 문제로

          수명이 짧다.

         -압력센서 가 온도 센서에 비하여 고가이다.

         -배관의 진동에 의하여 오작동 될 수 있으며 단명의 원인이 된다.
