적용의 예-(온도차 기준 방식)
난방순환펌프의
인버터 제어는 온수 순환시스템의 경우 공급온도와 환수 온도의
차(ΔT)를 기준으로
하는 것이 가장 이상적이며 난방 기능도 높일 수 있으며 또한
모터의 속도 저하에
따른 전기에너지 절감 효과가 막대하다.
따라서 인버터의
대수 가 많다든지 에너지 절감 및 기타 운용상 효율을 높이기 위하여 조건이 많을
경우에는 PLC를 채택하면 프로그램화 할 수 있기 때문에 유리하다.

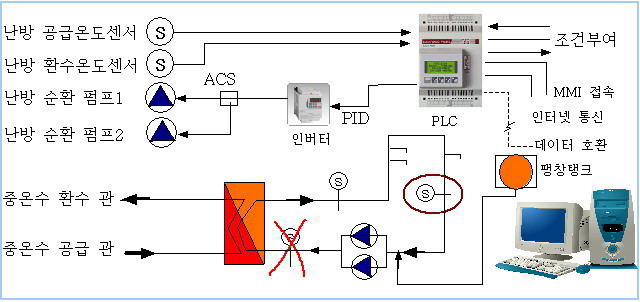

시스템
구성 도
즉:
공급온도- 환수온도= 차온(ΔT)을 PLC에서 계산한 후 받아 ,P,PI,
PID등의 제어 로직(Logic)을 구성하여 인버터에서 나가는 출력을 0~100% 무단으로
제어한다.
장점: -가장
효율적인 에너지 절감 방식이다.
-세대
내에서 공기 배출 등의 위하여 작업을 하여도 전혀 인버터에 영향을 주지 않는다.
-압력센서에
비하여 수명이 반 영구적이다.
-온도센서는
별도로 설치할 필요가 없이 기존 자동제어용 센서를 사용한다.
-압력센서에
비하여 가격이 저렴하다.
-배관의
진동에 의하여 오작동이 발생하지 않는다.
