MXH-타입
횡형다단펌프 부품 명칭

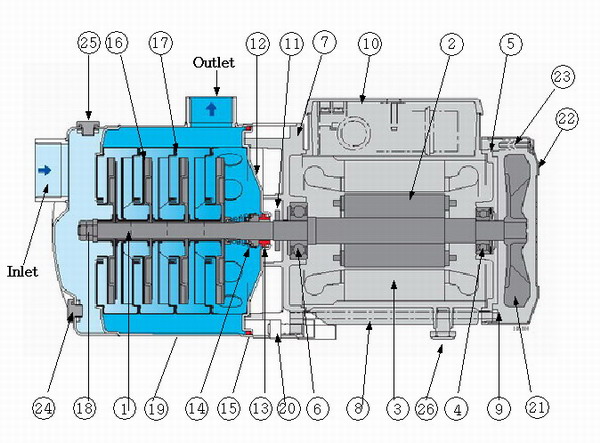

다음그림은 MXH.. 시리드 펌프의 구조도이다 보수를 위한 조립순서나 스페어 파트
구입시에
참고 할 수 있도록
부품 명칭과 번호를 당사 기술부에서 매김하였다. 따라서 여기에 매김한
부품순번이나 부품
명칭은 제조회사의 그것과 다를 수 있다.
|
1
|
펌프 샤프트
|
16
|
임펠러 유니트
|
|
2
|
모터 스테이터
|
17
|
스테이지 아이솔레이터
|
|
3
|
모터 코일
|
18
|
임펠서 조임 너트
|
|
4
|
모터베어링(Rear)
|
19
|
펌프 케이스
|
|
5
|
모터 후면 커버
|
20
|
펌프케이스 조임 볼트
|
|
6
|
모터베어링(Front)
|
21
|
냉각팬
|
|
7
|
모터 전면커버
|
22
|
냉각팬 커버
|
|
8
|
모터 케이스
|
23
|
냉각팬 커버 조입 볼트
|
|
9
|
모터케이스 볼트
|
24
|
하부 벤트 플러그
|
|
10
|
모터터미널 케이스
|
25
|
상부 벤트 플러그
|
|
11
|
스프래시 가드
|
26
|
모터 벤트 플러그
|
|
12
|
펌프케이싱 커버
|
27
|
케이블 엔트리 플러그
|
|
13
|
씰 씨트 링 및 씰링
|
|
|
|
14
|
미캐니컬 씰 유니트(Ceramic)
|
|
|
|
15
|
케이스커버 씰 링
|
|
|
* 상세한
사항은 별도 문의 바랍니다.
